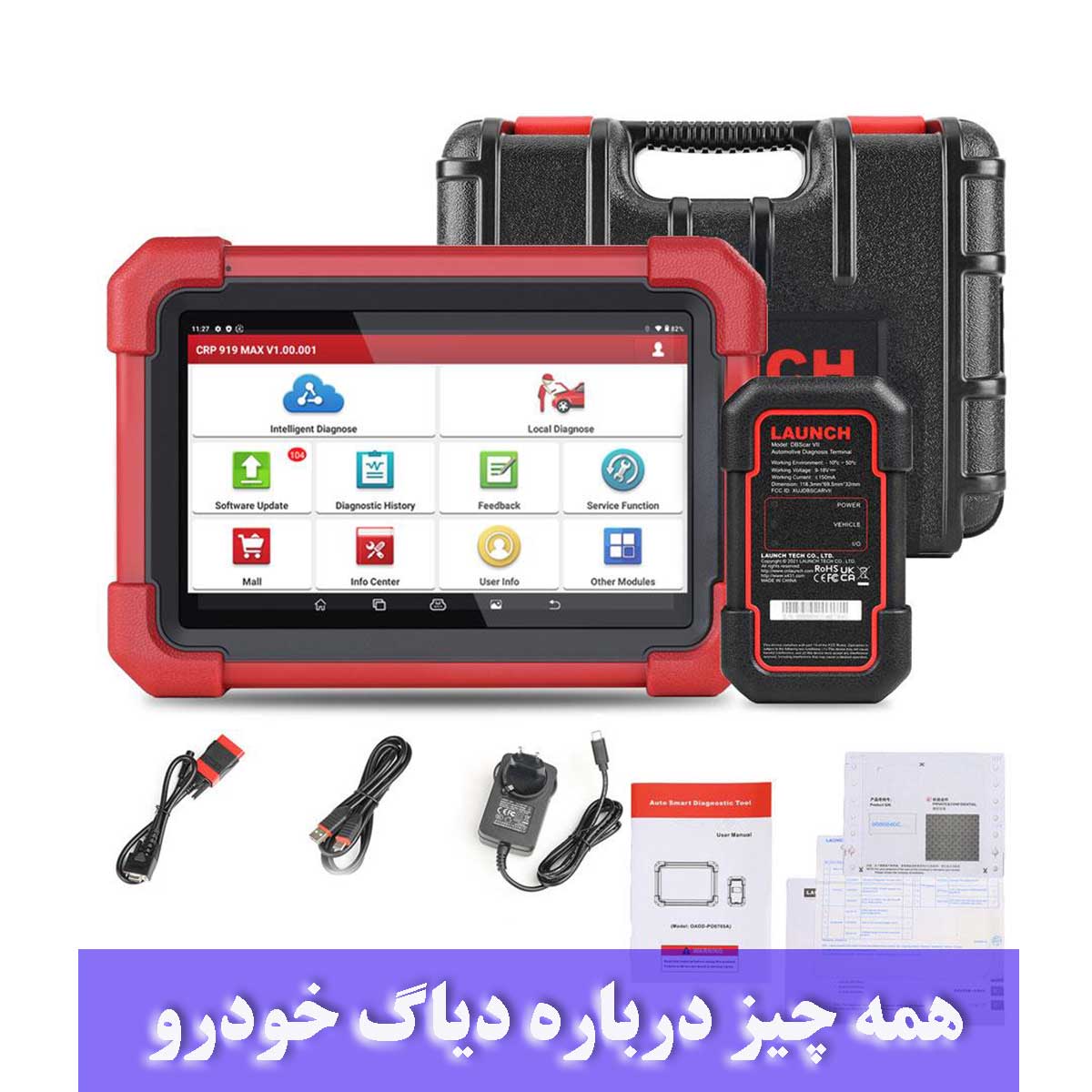

همه چیز درباره دیاگ خودرو : کاربرد، تفسیر خطا، آموزش کار + راهنمای خرید دستگاه
روشن شدن ناگهانی چراغ چک موتور، ریپ زدن خودرو، یا احساس عملکرد نامطلوب، تجربه‌ای است که تقریباً هر راننده‌ای با آن مواجه شده است. در چنین مواقعی، اولین عبارتی که به ذهن می‌رسد “ماشین نیاز به دیاگ دارد” است. اما دیاگ خودرو دقیقاً چیست؟ چه کاربردهایی دارد؟ چگونه می‌توان خطاهای نمایش داده شده را فهمید؟ و آیا خودمان هم می‌توانیم از دستگاه دیاگ استفاده کنیم؟
اگر به دنبال پاسخ این سوالات و درک عمیق‌تری از زبان پنهان خودروی خود هستید، این راهنمای جامع برای شما نوشته شده است. ما در این مقاله، همه چیز درباره دیاگ خودرو را از مفاهیم اولیه تا نکات عملی و کاربردی، به زبانی ساده و قابل فهم توضیح خواهیم داد. هدف ما این است که شما بتوانید با آگاهی بیشتری با سیستم‌های الکترونیکی خودروی خود برخورد کنید، مشکلات اولیه را تشخیص دهید و حتی در انتخاب و استفاده از دستگاه دیاگ، هوشمندانه‌تر عمل کنید.
هشدار مهم! قبل از شروع:
دیاگ ابزار تشخیص است، نه تعمیر! دستگاه دیاگ به شما کمک می‌کند تا مشکلات احتمالی را شناسایی کنید، اما به خودی خود چیزی را تعمیر نمی‌کند. همچنین، کار با سیستم برق خودرو نیازمند احتیاط فراوان است. اتصال نادرست یا استفاده ناآگاهانه می‌تواند به قطعات حساس و گران‌قیمت خودرو (مانند ECU) آسیب برساند. همیشه نکات ایمنی را رعایت کنید و اگر دانش کافی ندارید، از متخصص کمک بگیرید.
دیاگ خودرو چیست و به چه دردی می‌خورد؟ (تعریف و کاربردها)
دیاگ (Diag) کوتاه‌شده عبارت Diagnostics به معنای عیب‌یابی است. در دنیای خودرو، دیاگ به فرآیند اتصال یک دستگاه الکترونیکی خاص (دستگاه دیاگ یا اسکنر) به کامپیوتر مرکزی خودرو (ECU یا ECM) از طریق یک پورت استاندارد، به منظور خواندن اطلاعات، شناسایی کدهای خطا و نظارت بر عملکرد سنسورها و اجزای مختلف گفته می‌شود.
به زبان ساده‌تر، دیاگ مانند زبان مشترک بین شما (یا تعمیرکار) و خودروی شماست. خودرو از طریق کدهای خطا مشکلاتش را به شما “می‌گوید” و شما با دستگاه دیاگ این پیام‌ها را دریافت و تفسیر می‌کنید.

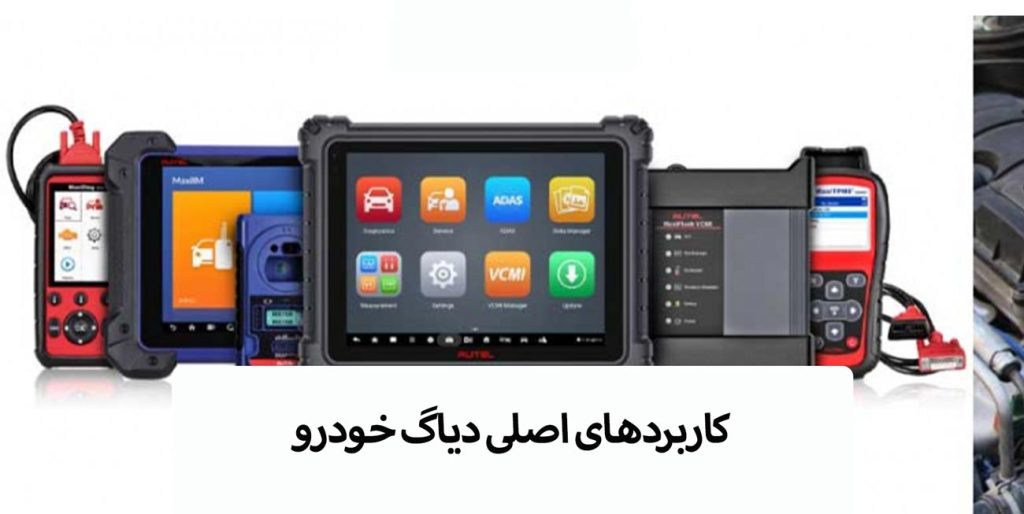

کاربردهای اصلی دیاگ خودرو
شناسایی سریع علت روشن شدن چراغ چک موتور (Check Engine Light): رایج‌ترین کاربرد.
تشخیص مشکلات پنهان: شناسایی ایراداتی که هنوز علائم واضحی ایجاد نکرده‌اند.
نظارت بر عملکرد لحظه‌ای سنسورها (Live Data): بررسی پارامترهایی مانند دور موتور، دمای آب، وضعیت سنسور اکسیژن و… (نیاز به دستگاه پیشرفته‌تر دارد).
کمک به تنظیم موتور و کاهش مصرف سوخت: با شناسایی ایرادات سنسورها.
بررسی وضعیت خودرو قبل از خرید (کارشناسی): تشخیص دستکاری کیلومتر (در برخی مدل‌ها) یا وجود خطاهای اساسی.
پاک کردن کدهای خطا: پس از انجام تعمیرات لازم.
انجام برخی تنظیمات و تعریف قطعات جدید: (مانند تعریف کلید یا انژکتور – نیاز به دستگاه‌های پیشرفته و دانش تخصصی دارد).
دیاگ چگونه کار می‌کند؟ (نگاهی ساده به OBD-II)
تقریباً تمام خودروهای بنزینی تولید شده از سال ۱۹۹۶ به بعد (و بسیاری از دیزلی‌ها) از یک استاندارد جهانی به نام OBD-II (On-Board Diagnostics II) پیروی می‌کنند. این استاندارد یک پورت (کانکتور) ۱۶ پین مشخص را برای اتصال دستگاه دیاگ و همچنین مجموعه‌ای از پروتکل‌های ارتباطی و فرمت کدهای خطا را تعریف می‌کند.
پورت OBD-II: معمولاً زیر داشبورد سمت راننده، نزدیک ستون فرمان قرار دارد. شکل ذوزنقه‌ای مشخصی دارد.
ECU (کامپیوتر خودرو): مغز متفکر خودرو که دائماً وضعیت سنسورها و عملکرد اجزا را پایش می‌کند.
دستگاه دیاگ: با اتصال به پورت OBD-II، با ECU ارتباط برقرار کرده و اطلاعات ذخیره شده (مانند کدهای خطا) را می‌خواند.
کدهای خطا (DTC) در دیاگ خودرو به چه معناست؟ (راهنمای تفسیر)
هنگامی که ECU مشکلی را در یکی از سیستم‌های تحت نظارت خود تشخیص دهد، یک کد خطای تشخیصی (Diagnostic Trouble Code – DTC) را در حافظه خود ثبت می‌کند و معمولاً چراغ چک موتور را روشن می‌کند. این کدها سرنخ اصلی برای شروع عیب‌یابی هستند.
ساختار کدهای خطا (P, B, C, U)
کدهای خطای استاندارد OBD-II معمولاً یک ساختار ۵ کاراکتری دارند:
حرف اول: نشان‌دهنده سیستم اصلی درگیر است:
P (Powertrain): مربوط به موتور، گیربکس و سیستم‌های مرتبط با انتقال قدرت (شایع‌ترین کدها).
B (Body): مربوط به سیستم‌های بدنه (مانند ایربگ، قفل مرکزی، شیشه‌بالابر).
C (Chassis): مربوط به شاسی (مانند ترمز ABS، سیستم تعلیق، فرمان برقی).
U (Network): مربوط به مشکلات ارتباطی بین ECU های مختلف خودرو.
رقم اول:
۰: کد عمومی استاندارد (Generic – تعریف یکسان در اکثر خودروها).
۱: کد خاص شرکت سازنده (Manufacturer Specific – ممکن است معنی متفاوتی در برندهای مختلف داشته باشد).
سه رقم بعدی: مشخص‌کننده دقیق‌تر خطا در زیرسیستم مربوطه هستند (مثلاً رقم دوم نشان‌دهنده سیستم فرعی مانند سوخت‌رسانی، جرقه‌زنی و… است).
مثال: کد P0301
P: مشکل در سیستم انتقال قدرت (Powertrain).
۰: کد عمومی.
۳۰۱: عدد ۳ نشان‌دهنده سیستم جرقه‌زنی است و ۰۱ معمولاً به معنای “تشخیص احتراق ناقص (Misfire) در سیلندر شماره ۱” است.
چگونه کدهای خطا را بفهمیم؟
دستگاه دیاگ: اکثر دستگاه‌های دیاگ (حتی ساده) علاوه بر نمایش کد (مثلاً P0301)، یک توضیح کوتاه از معنی آن را نیز نشان می‌دهند (مثلاً “Cylinder 1 Misfire Detected”).
جستجوی آنلاین: بهترین راه! کد خطا به همراه نام خودروی خود را در گوگل جستجو کنید (مثلاً “کد خطای P0171 پژو ۲۰۶”). وب‌سایت‌های تخصصی و فروم‌های خودرو منابع بسیار خوبی برای درک علت احتمالی، علائم و راه‌حل‌های مربوط به هر کد هستند.
دفترچه راهنمای تعمیرات خودرو (Repair Manual): منابع تخصصی که لیست کامل کدها و روش‌های عیب‌یابی را ارائه می‌دهند (بیشتر برای تعمیرکاران).
نکته مهم: یک کد خطا فقط نقطه شروع عیب‌یابی است. به عنوان مثال، کد P0301 (احتراق ناقص سیلندر ۱) می‌تواند ناشی از خرابی شمع، وایر، کوئل، انژکتور یا حتی مشکل مکانیکی در همان سیلندر باشد. دیاگ به شما نمی‌گوید کدام یک از این‌ها خراب است، بلکه فقط محدوده مشکل را مشخص می‌کند.
راهنمای انتخاب بهترین دستگاه دیاگ برای نیاز شما
بازار پر از دستگاه‌های دیاگ با قیمت‌ها و قابلیت‌های متفاوت است. انتخاب دستگاه مناسب به نیاز، بودجه و سطح دانش فنی شما بستگی دارد:
انواع دستگاه‌های دیاگ (از ساده تا حرفه‌ای)
کد خوان‌های ساده (Basic Code Readers):
کاربرد: خواندن و پاک کردن کدهای خطای عمومی موتور (P-Codes) و خاموش کردن چراغ چک.
مزایا: ارزان‌ترین گزینه، استفاده آسان.
معایب: قابلیت‌های محدود، عدم نمایش کدهای خاص سازنده یا کدهای B, C, U، عدم نمایش Live Data.
مناسب برای: کاربران مبتدی که فقط می‌خواهند علت روشن شدن چراغ چک را بفهمند و کدهای ساده را پاک کنند.
آداپتورهای دیاگ بلوتوثی/وای‌فای + اپلیکیشن موبایل (Bluetooth/Wi-Fi OBD-II Adapters):
کاربرد: اتصال به پورت OBD-II و ارسال اطلاعات به گوشی هوشمند یا تبلت از طریق اپلیکیشن‌های مخصوص (مانند Torque, Car Scanner ELM OBD2, OBD Fusion).
مزایا: قیمت مناسب، قابلیت حمل آسان، دسترسی به قابلیت‌های بیشتر از طریق اپلیکیشن (خواندن کدهای بیشتر، نمایش Live Data، تست‌های اولیه).
معایب: کیفیت آداپتورها و اپلیکیشن‌ها بسیار متفاوت است، نیاز به گوشی هوشمند، پایداری اتصال ممکن است گاهی مشکل‌ساز باشد.
مناسب برای: علاقه‌مندان DIY، کاربرانی که می‌خواهند اطلاعات بیشتری (مانند Live Data) ببینند.
اسکنرهای دستی (Handheld Scanners):
کاربرد: دستگاه‌های مستقل با صفحه نمایش و دکمه‌های کنترلی.
مزایا: کاربری راحت‌تر از آداپتورها، صفحه نمایش اختصاصی، مدل‌های پیشرفته‌تر قابلیت‌های بیشتری مانند خواندن کدهای B, C, U، تست‌های خاص و Live Data کامل‌تر دارند.
معایب: گران‌تر از آداپتورها، نیاز به به‌روزرسانی نرم‌افزار (در برخی مدل‌ها).
مناسب برای: کاربران DIY جدی‌تر، تعمیرکاران خانگی.
سیستم‌های دیاگ حرفه‌ای (Professional Diagnostic Systems):
کاربرد: دستگاه‌های بسیار پیشرفته (معمولاً مبتنی بر تبلت یا لپ‌تاپ) با قابلیت‌های جامع شامل خواندن تمام کدها، Live Data کامل، تست عملگرها، برنامه‌ریزی و تعریف قطعات (Coding/Programming)، دسترسی به نقشه‌های سیم‌کشی و…
مزایا: کامل‌ترین ابزار تشخیصی.
معایب: بسیار گران قیمت، نیاز به دانش فنی بالا و اشتراک‌های نرم‌افزاری.
مناسب برای: تعمیرگاه‌های تخصصی و حرفه‌ای.
فاکتورهای مهم در انتخاب دستگاه دیاگ
بودجه: قیمت دستگاه‌ها از چند صد هزار تومان تا ده‌ها (و حتی صدها) میلیون تومان متغیر است.
سطح نیاز و دانش شما: آیا فقط خواندن و پاک کردن کد کافی است یا به Live Data و قابلیت‌های بیشتر نیاز دارید؟
سازگاری با خودرو(ها): اکثر دستگاه‌های OBD-II با خودروهای استاندارد سازگارند، اما برای دسترسی به کدهای خاص سازنده یا قابلیت‌های پیشرفته، ممکن است نیاز به دستگاهی با پشتیبانی بهتر از برند خودروی شما باشد.
قابلیت‌های مورد نیاز:
خواندن/پاک کردن کدهای موتور (P)
خواندن کدهای ABS, Airbag, … (B, C, U)
نمایش داده‌های زنده (Live Data)
تست‌های خاص (مانند تست سنسور اکسیژن)
قابلیت ریست کردن چراغ سرویس
قابلیت‌های پیشرفته (Coding, Programming – برای حرفه‌ای‌ها)
سهولت استفاده: رابط کاربری و منوهای دستگاه باید قابل فهم باشد.
پشتیبانی و به‌روزرسانی: آیا نرم‌افزار دستگاه به‌روز می‌شود؟ آیا پشتیبانی فنی دارد؟
آموزش گام به گام کار با دستگاه دیاگ (مقدماتی تا پیشرفته)
نکات ایمنی حیاتی هنگام استفاده از دیاگ
خودرو در محل امن و صاف پارک شده باشد و ترمز دستی کشیده باشد.
محیط تهویه مناسب داشته باشد.
دستورالعمل‌های خاص دستگاه دیاگ خود را مطالعه کنید. روش کار ممکن است کمی بین دستگاه‌ها متفاوت باشد.
مراقب باشید کابل دستگاه با پدال‌ها یا فرمان تداخل نداشته باشد.
هنگام کار با خودروی روشن، مراقب قطعات داغ و متحرک موتور باشید.
مراحل اتصال و خواندن کدهای خطا (عمومی برای اکثر دستگاه‌ها)
مرحله ۱: پیدا کردن پورت OBD-II: پورت ۱۶ پین ذوزنقه‌ای شکل را معمولاً زیر داشبورد سمت راننده پیدا کنید.
مرحله ۲: اتصال دستگاه دیاگ:
خودرو خاموش باشد.
کانکتور دستگاه دیاگ را به پورت OBD-II وصل کنید.
مرحله ۳: روشن کردن خودرو (یا سوئیچ):
سوئیچ خودرو را در حالت ON قرار دهید (مرحله قبل از استارت که چراغ‌های پشت آمپر روشن می‌شوند). موتور را روشن نکنید. (برخی دستگاه‌ها ممکن است نیاز به روشن بودن موتور داشته باشند، به دفترچه دستگاه مراجعه کنید).
مرحله ۴: روشن کردن و اتصال دستگاه دیاگ: دستگاه دیاگ را روشن کنید (اگر دکمه دارد). دستگاه باید به طور خودکار با ECU ارتباط برقرار کند (ممکن است نیاز به انتخاب نوع پروتکل یا شناسایی خودرو در برخی دستگاه‌ها باشد).
مرحله ۵: ورود به منوی عیب‌یابی (Diagnostics / Read Codes / DTC): از طریق منوهای دستگاه، گزینه مربوط به خواندن کدهای خطا را پیدا کنید.
مرحله ۶: خواندن و یادداشت کدها: دستگاه کدهای خطای ذخیره شده را نمایش می‌دهد. تمام کدها و توضیحات کوتاه آن‌ها را دقیقاً یادداشت کنید. (عکس گرفتن با موبایل هم راه خوبی است). به نوع کد (فعلی/Pending/دائم) توجه کنید.
پاک کردن کدهای خطا (چه زمانی و چگونه؟)
چه زمانی پاک کنیم؟
فقط پس از رفع کامل عیب مربوط به کد خطا.
برای بررسی اینکه آیا خطا موقتی بوده یا دائمی است (اگر کد پس از پاک کردن و کمی رانندگی دوباره ظاهر شد، مشکل پابرجاست).
چگونه پاک کنیم؟
در منوی دستگاه دیاگ، گزینه “پاک کردن کدها” (Clear Codes / Erase Codes / Clear DTCs) را پیدا کنید.
دستگاه معمولاً از شما تاییدیه می‌خواهد. مطمئن شوید که کدها را یادداشت کرده‌اید!
عملیات پاک کردن را تایید کنید. چراغ چک موتور باید خاموش شود.
هشدار: پاک کردن کدها بدون رفع عیب، مشکل را حل نمی‌کند! فقط چراغ چک را موقتاً خاموش می‌کند و ممکن است باعث مشکلات بزرگتر یا عدم موفقیت در تست‌های آلایندگی شود.
استفاده از قابلیت‌های پیشرفته‌تر (مانند Live Data – ویژه کاربران باتجربه‌تر)
بسیاری از آداپتورها و اسکنرهای دستی، قابلیت نمایش داده‌های زنده (Live Data یا Real-time Data) را دارند. این قابلیت به شما اجازه می‌دهد تا مقادیر لحظه‌ای سنسورهای مختلف را مشاهده کنید:
دور موتور (RPM)
سرعت خودرو (VSS)
دمای مایع خنک‌کننده (Coolant Temperature)
دمای هوای ورودی (Intake Air Temperature)
موقعیت دریچه گاز (Throttle Position)
فشار منیفولد هوا (MAP Sensor)
ولتاژ سنسور اکسیژن (O2 Sensor Voltage)
تنظیمات سوخت کوتاه مدت و بلند مدت (Short/Long Term Fuel Trim)
و ده‌ها پارامتر دیگر…
کاربرد Live Data:
تفسیر داده‌های زنده نیاز به دانش فنی و تجربه دارد. با مقایسه مقادیر لحظه‌ای با مقادیر استاندارد یا بررسی رفتار سنسورها در شرایط مختلف (مثلاً هنگام گاز دادن)، می‌توان به تشخیص دقیق‌تر ایرادات کمک کرد. این بخش بیشتر برای کاربران حرفه‌ای یا DIYهای علاقه‌مند کاربرد دارد.
سایر قابلیت‌های پیشرفته (در دستگاه‌های حرفه‌ای):
تست عملگرها (Actuator Tests)، ریست کردن تنظیمات تطبیقی (Adaptive Resets)، تعریف قطعات جدید (Coding/Programming) و… که کاملاً تخصصی هستند.
محدودیت‌های دیاگ خودرو چیست؟
فقط مشکلات الکترونیکی: دیاگ مشکلات مکانیکی خالص (مانند خرابی جلوبندی، مشکل در بدنه سیلندر و…) را مستقیماً تشخیص نمی‌دهد، مگر اینکه آن مشکل باعث خطای سنسورهای مرتبط شود.
نشان دادن محدوده، نه علت دقیق: همانطور که گفته شد، کد خطا فقط می‌گوید در کدام سیستم یا قطعه مشکلی وجود دارد، نه اینکه دقیقاً چه چیزی خراب است.
نیاز به تفسیر: خواندن کد کافی نیست، باید معنی آن و علل احتمالی‌اش را بدانید.
عدم پوشش همه چیز: ممکن است برخی مشکلات جزئی یا تازه شروع شده هنوز توسط ECU شناسایی و به صورت کد خطا ثبت نشده باشند.
چه زمانی حتماً باید به تعمیرکار متخصص مراجعه کرد؟
اگر کد خطا مربوط به سیستم‌های ایمنی حیاتی است (ترمز ABS، ایربگ، کنترل پایداری – کدهای B یا C).
اگر کدهای خطا پیچیده هستند یا مربوط به شبکه ارتباطی خودرو (U-Codes) می‌باشند.
اگر یک کد خطا پس از پاک کردن و رفع عیب احتمالی، دوباره ظاهر می‌شود.
اگر خودرو علائم شدید (دود زیاد، صدای بسیار ناهنجار، از دست دادن شدید قدرت) دارد.
اگر برای تشخیص دقیق‌تر نیاز به تست‌های تخصصی‌تر یا ابزار پیشرفته است.
اگر دانش یا ابزار کافی برای ادامه عیب‌یابی یا انجام تعمیرات لازم را ندارید.
اگر در مورد ایمنی کار شک دارید.
سوالات متداول درباره دیاگ خودرو
آیا دیاگ زدن به ECU آسیب می‌رساند؟
اگر از دستگاه استاندارد و سالم استفاده شود و اتصالات به درستی انجام گیرد، خیر. اما استفاده از دستگاه‌های نامعتبر یا اتصال نادرست می‌تواند خطرناک باشد.
هر چند وقت یکبار باید خودرو را دیاگ زد؟
نیازی به دیاگ زدن منظم نیست، مگر اینکه چراغ چک روشن شود یا احساس کنید خودرو مشکلی دارد. البته در سرویس‌های دوره‌ای، تعمیرکار ممکن است برای بررسی کلی دیاگ بزند.
آیا می‌توانم با دیاگ کیلومتر خودرو را کم کنم؟
دستگاه‌های دیاگ معمولی این قابلیت را ندارند. تغییر کیلومتر نیاز به تجهیزات و نرم‌افزارهای خاص دارد و عملی غیرقانونی است. دستگاه‌های دیاگ پیشرفته گاهی می‌توانند عدم تطابق کیلومتر در بخش‌های مختلف ECU را تشخیص دهند.
تفاوت کد خوان (Code Reader) و اسکنر (Scanner) چیست؟
کد خوان معمولاً فقط کدهای عمومی موتور (P-Codes) را می‌خواند و پاک می‌کند. اسکنر قابلیت‌های بیشتری مانند خواندن کدهای B, C, U، نمایش Live Data و گاهی تست‌های خاص را دارد.
نتیجه‌گیری: دیاگ، پنجره‌ای به سوی سلامت خودرو
دیاگ خودرو ابزاری قدرتمند برای درک بهتر وضعیت فنی اتومبیل شماست. یادگیری اصول اولیه عیب‌یابی با استفاده از دستگاه دیاگ، به خصوص تست باتری و فیوزها، مهارتی ارزشمند است که می‌تواند در صرفه‌جویی وقت و هزینه به شما کمک کند. مهم‌ترین نکته، رعایت دائمی اصول ایمنی، شناخت محدودیت‌های دانش و ابزار خود، و مراجعه به متخصص در صورت نیاز است. با استفاده صحیح و آگاهانه از دیاگ، می‌توانید نقش فعال‌تری در حفظ سلامت و عملکرد بهینه خودروی خود ایفا کنید.
آیا این راهنما توانست به سوالات شما در مورد دیاگ خودرو پاسخ دهد؟ آیا تجربه‌ای در استفاده از دستگاه دیاگ دارید؟ نظرات و سوالات بیشتر خود را در بخش دیدگاه‌ها با ما در میان بگذارید!
