تعمیر سیستم فرمان برقی-پاوراسترینگ-EPS

تعمیرسیستم فرمان برقی-پاوراسترینگ-EPS

تعمیر سیستم فرمان برقی در مشهد

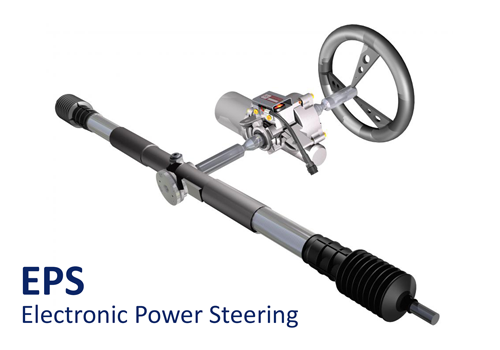

سیستم فرمان برقی (EPS) یا پاوراسترینگ الکتریکی (Electronic Power Steering) یک سیستم فرمان خودرو است که با استفاده از قدرت الکتریکی برای کمک به راننده در فرماندهی خودرو استفاده می‌شود. در مقایسه با سیستم فرمان هیدرولیک سنتی، EPS استفاده از پمپ هیدرولیک را از بین می‌برد و در عوض از یک موتور الکتریکی کمک می‌گیرد.

در سیستم فرمان برقی، موتور الکتریکی که در نزدیکی ستون فرمان قرار دارد، با توجه به ورودی هایی که از سنسورهای فرماندهی و رانندگی دریافت می‌کند، نیروی لازم برای فرماندهی را ایجاد می‌کند. این نیرو سپس به ستون فرمان منتقل می‌شود و راننده را در فرماندهی خودرو یاری می‌دهد.

فرمان الكتریكی یا (Electronic Power Steering (EPS   مانند فرمان هیدرولیکی  عمل می کند ولی از لحاظ ساختار متفاوت است و دارای مزایای زیادی نسبت به نوع هیدرولیکی است. این سیستم در اواسط دهه 70 برای اولین بار مطرح گردید اما ساخت و کاربرد عملی آن از سال 1993 شروع گردید.  اولین بار شرکت HONDA در اتومبیل های رالی NSX از فرمان الکترونیکی استفاده نمود. در این سیستم مشکل دائمی بودن عملکرد سیستم کمکی فرمان حل شده به طوریکه  سیستم الکتریکی زمانی عمل می کند که چرخشی در فرمان به وجود آید به عبارت دیگر گشتاوری وجود داشته باشد.

فرمان الکتریکی از سه قسمت تشکیل شده که به سیستم فرمان مکانیکی اضافه می شود :

• سنسورگشتاور (Torque Sensor)
• موتور با جریان مستقیم (Motor Brushless DC)
• واحد کنترل الکترونیکی (ECU)


مزایای سیستم فرمان برقی

عیب یابی و تعمیر سیستم فرمان برقی یا پاوراسترینگ EPS

این فرمان امروزه جایگزین فرمان هیدرولیک در خودروهای جدید شده است. یکی از مزیت های EPS حذف شدن پمپ هیدرولیک فرمان است  که از8تا10اسب بخار از قدرت موتور رامصرف می کند. همچنین حذف شدن مایع هیدرولیک شلنگها نشتیهای آن ونیز عدم نیاز به چک کردن آنها از مزیت های این سیستم  می باشد. این سیستم صدای کمتری از فرمان هیدرولیک دارد. همچنین این سیستم در مصرف سوخت نیز صرفه جویی می کند زیرا وزن کمی دارد. سیستم فرمان برقی با اندازه گیری های بسیاردقیق تنظیم می شود که تطبیق یافتن آن  برای کنترل های هیدرولیکی سخت می باشد این سیستم بوسیله بازبینی ورودی های غربیلک فرمان سرعت خودرو ودیگر عاملهای دینامیکی می تواند یک حرکت مستقیم برای خودرو مهیا کند.

در عین حال چون با سیستم نرم افزاری هدایت می شود دقت فرمان و اعتدال آن و حساس بودن آنرا بالا می برد . سیستم فرمان برقی EPS  اولین بار روی خودروی  NSX Acura – Honda S2000 – Toyota Prius – Toyota RAV4  به اضافه تعداد زیادی از مدلهای  شورلت- پونتیاک  و غیره  استفاده شد .

مزایای استفاده از سیستم فرمان برقی شامل موارد زیر می‌شود:

1. کارکرد آرام و صافتر: EPS عملکردی صافتر و بی‌صدا دارد و لرزش‌ها و لغزش‌های مربوط به سیستم فرمان هیدرولیک را کاهش می‌دهد.
2. بهبود کارایی سواری: با کاهش نیروی مورد نیاز برای فرماندهی، استفاده از سیستم فرمان برقی می‌تواند مانورپذیری خودرو را افزایش دهد و سبب بهبود کارایی سواری شود.
3. صرفه‌جویی در سوخت: با حذف پمپ هیدرولیک سیستم فرمان، سوخت مصرفی توسط سیستم فرمان برقی کاهش می‌یابد.
4. سبک‌تر و کوچک‌تر: سیستم فرمان برقی از حجم کمتری نسبت به سیستم فرمان هیدرولیک استفاده می‌کند و به همین دلیل وزن کمتری دارد.
5. افزایش عمر سیستم فرمان نسبت به فرمان هیدرولیک
6. دارای وزن کمتر نسبت به فرمان هیدرولیک
7. حذف پمپ هیدرولیک، روغن هیدرولیک و سایر متعلقات
8. عدم وابستگی سیستم فرمان به موتور خودرو
9. کاهش حجم و اندازه سیستم فرمان نسبت به سیستم فرمان هیدرولیک
10. قابلیت ایمنی بالا در مواقع بحرانی مخصوصاً در مواقعی که موتور خودرو خاموش میشود.
11. حذف تسمه های بین سیستم فرمان و موتور خودرو
12. مصرف انرژی کمتر سیستم فرمان برقی نسبت به سیستم فرمان هیدرولیک

مهمترین نکته در استفاده از سیستم فرمان برقی این است که در صورت قطع برق، برخی از قابلیت‌های فرماندهی ممکن است با مشکل روبرو شوند. برخی از سیستم‌های فرمان برقی همچنین مجهز به یک سیستم پشتیبان باطری هستند تا در صورت قطعی برق، تا حدی قابلیت فرماندهی را حفظ کنند.

برخی از معایب فرمان برقی:

● خطای مربوط به موتور DC موجود در سیستم فرمان برقی
● خطای مربوط به سنسور تشخیص زاویه فرمان
● قیمت بالاتر نسبت به فرمان هیدرولیک
● سفت شدن فرمان خودرو در سرعتهای بالا
● افت ولتاژ به دلیل قطع مدار احتمالی به دلیل نقص سیم کشی

 فرمان برقی چگونگی کارمی کند؟

   برخی از سیستم های قدیمی فرمان برقی الکتروهیدرولیک بودند به طوری که از یک الکتروموتور برای به حرکت در آوردن پمپ هیدرولیک استفاده می شد اما نسل جدید فرمان های برقی  بطورکلی الکتریکی و الکترونیکی شدند. جعبه فرمان از یک میل دندانه دار و یک موتور  الکتریکی که روی میل فرمان میل دندانه دار بسته شده است تشکیل شده است .

هنگامی که راننده غربیلک را به حرکت در می آورد سنسورهای فرمان و سرعت چرخش غربیلک را بدست می آورد این اطلاعات همراه با شکل های ورودی از سنسور گشتاور پیچشی  بسته شده روی شفت فرمان کنترل یونیت سیستم فرمان را تغذیه می کند دیگر ورودی ها مثل سرعت خودرو و کنترل کشش  یا سیستم کنترل پایداری خودرو( ESP ) برای تصمیم گیری مقدار کمک مورد نیاز و چگونگی فرمان ملاک هستند سپس کنترل یونیت برای چرخش به مقدار صحیح به موتر فرمان می دهد وسنسور روی موتور از میزان چرخش  موتور به کنترل یونیت فیدبک می دهد . پس کنترل یونیت موقعیت موتور را نیز مورد نظارت قرار می دهد .

اجزاء تشکیل دهنده سیستم فرمان برقی یا (EPS )

جعبه فرمان :

•  هنگامی که غربیلک فرمان به چرخش در می آید گشتاور فرستاده شده  موجب می شود که شفت ورودی به چرخش در آید . میل پیچشی که به شفت ورودی متصل است  می چرخند  تا اینکه گشتاور و نیروی متقابل آن مساوی شوند .سنسور گشتاور پیچش میل پیچشی را حس کرده و گشتاور به کار رفته در آن را به یک سیگنال الکتریکی تبدیل می کند

موتور DC :

•  این موتورنیروی لازم برای پیچیدن فرمان را تهیه می کند و  برای انتقال گشتاور تولیدی موتور به شفت اصلی از یک دنده مارپیچاستفاده می کند

مکانیزم تقلیل :

• این مکانیزم نیروی کمکی موتور برقی را به شفت انتقال می دهد. این مکانیزم از یک حلقه دندانه دار که با شفت پینیون به حرکت در می آید و دنده پینیون که با شفت موتور یکی می شود. تشکیل شده است . نیروی کمکی موتور توسط مکانیزم تقلیل به شفت پینیون انتقال داده می شود و نیروی کمکی برای پیچیدن فرمان را فراهم می کند .

سنسور TORQUE :

•  این سنسور پیچش میل پیچشی را حس کرده و گشتاور به کار برده شده را به سیگنال الکتریکی تبدیل می کند.کنترل یونیت فرمان برقی از این سیگنالها استفاده می کند و نیروی کمکی که موتور DC باید فراهم کند را محاسبه می کند .

کنترل یونیت EPS:

• این کنترل یونیت سیگنالها را از سنسورهای مختلف دریافت میکند وحالت خودرورا تشخیص داده واندازه جریانی را که باید در موتور DC بکاررفته شود را تعیین می کند. اگرکامپیوتر خودرو درکارکرد سیستم خطایی پیدا کند یک چراغ خطر آن را به راننده هشدارمی دهد. ECU خطاهارا ذخیره می کند و سیستم  EPS از مدار خارج میشود. اما خودرو هنوز قابلیت هدایت معمولی را دارا می باشد.

به منظور عیب یابی صحیح باید از دستگاه دیاگ مناسب ودقیق استفاده کرد و عوامل زیر را چک کرد در دستگاه دیاگ:

1) بازبینی پارامترها و بررسی مقادیر آن ها در شرایط مختلف کارکرد سیستم فرمان

2) خواندن کد های خطا و پا ک کردن آن ها

3) انجام عملیات ویژه مانند کالیبره کردن سنسور زاویه ی فرمان

مشکلات به وجود امده برای سیستم فرمان برقی :

• خطا بر روی سنسور
• سفت شدن فرمان و نداشتن خطا در یونیت فرمان برقی
• سفت شدن فرمان و داشتن خطا در یونیت فرمان برقی
• خطای مریوط به موتور برقی
• خطای مربوط به سنسور زاویه فرمان
• مشکلات مربوط به یونیت اصلی

تعمیر تخصصی فرمان برقی خودرو یا EPS

تعمیر فرمان برقی خودرو به وسیله مجرب ترین و بهترین متخصصین در زمینه تعمیر خودروهای خارجی در تعمیرگاه تخصصی خودرویی الکترونیک کار انجام می‌ گیرد. تمامی صاحبان خودروهای کیا، بنز، بی ام و، تویوتا، لکسوس، هیوندای، پژو، پورشه، مازراتی و غیره می توانند تعمیرات تخصصی فرمان برقی خودروی خود را به تعمیرگاه تخصصی خودرو بسپارند.

1. تعمیر فرمان I30
2. تعمیر فرمان برقی بنز CLS
3. تعمیر فرمان برقی C200
4. تعمیر فرمان هیوندا جنسیس

1. علائم خرابی سیستم فرمان برقی (EPS) چیست؟

دوست من، سیستم فرمان برقی (EPS) یه جورایی قلب فرمان ماشینته. وقتی این سیستم دچار مشکل میشه، یه سری علائم بهت هشدار میده. این علائم عبارتند از:

• سفت شدن فرمان: یکی از شایع‌ترین علائم خرابی EPS سفت شدن فرمانه. ممکنه حس کنی فرمان مثل قبل نرم نیست و برای چرخوندنش باید زور بیشتری بزنی.

• لرزش یا صدا در فرمان: اگه موقع چرخوندن فرمان، لرزش یا صدای غیرعادی حس میکنی، احتمالاً EPS مشکل داره.

• روشن شدن چراغ EPS در داشبورد: معمولاً وقتی EPS دچار مشکل میشه، چراغ هشدارش در داشبورد روشن میشه. این چراغ رو دست کم نگیر!

• فرمان ناپایدار: اگه حس میکنی فرمان ماشینت ناپایداره و خوب به دستوراتت واکنش نشون نمیده، باید EPS رو بررسی کنی.

• قطع و وصل شدن فرمان: بعضی وقتا ممکنه سیستم EPS به طور موقت از کار بیفته و بعد دوباره وصل بشه. این نشون دهنده یه مشکل جدیه.

2. چرا فرمان ماشینم سفت شده؟

سفت شدن فرمان میتونه دلایل مختلفی داشته باشه، اما اگه ماشینت فرمان برقی داره، احتمالاً مشکل از EPS هست. دلایل احتمالی سفت شدن فرمان میتونه اینا باشه:

• خرابی موتور EPS: موتور EPS اصلی‌ترین جزء این سیستمه و اگه خراب بشه، فرمان سفت میشه.

• مشکل در سنسورها: سنسورهای EPS اطلاعات مربوط به حرکت فرمان رو به ECU میفرستن. اگه این سنسورها خراب بشن، سیستم EPS درست کار نمیکنه.

• مشکلات برقی: اگه سیم کشی EPS یا اتصالات برقش مشکل داشته باشه، ممکنه فرمان سفت بشه.

• کمبود روغن: در بعضی از سیستم های EPS از روغن هم استفاده میشه که کمبود اون میتونه باعث سفت شدن فرمان بشه

3. چراغ EPS در داشبورد روشن شده، یعنی چی؟

روشن شدن چراغ EPS در داشبورد یه هشدار جدیه! این یعنی سیستم فرمان برقی ماشینت دچار مشکل شده و باید در اسرع وقت بررسی بشه. ممکنه مشکل جدی نباشه و با یه بررسی ساده حل بشه، اما بهتره ریسک نکنی و حتماً به یه متخصص مراجعه کنی.

4. هزینه تعمیر سیستم فرمان برقی چقدره؟

هزینه تعمیر EPS بستگی به نوع مشکل و قطعاتی که باید تعویض بشن داره. اگه مشکل فقط یه سنسور باشه، هزینه کمتری داره. اما اگه موتور EPS خراب شده باشه، هزینه بیشتری باید بپردازی. بهتره قبل از هر کاری، از چند تعمیرکار قیمت بگیری و بعد تصمیم بگیری.

5. چطور بفهمم مشکل از موتور EPS هست یا سنسورها؟

تشخیص دقیق این موضوع کار تخصصی هست و بهتره به یه متخصص مراجعه کنی. اما به طور کلی، اگه فرمان خیلی سفت شده و با لرزش و صدا همراهه، احتمالاً مشکل از موتور EPS هست. اگه چراغ EPS روشن شده و فرمان کمی سفت شده، احتمالاً مشکل از سنسورهاست. با این حال، اینا فقط حدسیات هستن و تشخیص دقیق نیاز به بررسی تخصصی داره.

6. آیا میشه سیستم EPS رو خودم تعمیر کنم؟

تعمیر سیستم EPS کار حساسی هست و نیاز به تخصص و ابزار مناسب داره. اگه تجربه کافی نداری، بهتره خودت دست به کار نشی و کار رو به یه متخصص بسپاری. اشتباه در تعمیر EPS میتونه خطرناک باشه و باعث آسیب بیشتر به سیستم بشه.

7. بهترین تعمیرکار EPS در مشهد یا شهر خودم رو چطور پیدا کنم؟

برای پیدا کردن یه تعمیرکار خوب، میتونی از روش های زیر استفاده کنی:

• پرس و جو از دوستان و آشنایان: از دوستات و آشنایانت که تجربه تعمیر EPS داشتن بپرس.

• جستجو در اینترنت: تو اینترنت دنبال تعمیرگاه های تخصصی EPS بگرد.

• مراجعه به سایت های نظرسنجی: تو سایت های نظرسنجی، نظرات کاربران رو در مورد تعمیرگاه های مختلف بخون.

• استفاده از اپلیکیشن های تخصصی: بعضی اپلیکیشن ها تعمیرگاه های معتبر رو معرفی میکنن.

8. بعد از تعویض EPS باید چه کارهایی انجام بدم؟

بعد از تعویض EPS، حتماً باید یه سری کارها انجام بدی:

• تنظیم فرمان: بعد از تعویض EPS، باید زاویه فرمان رو تنظیم کنی تا ماشین درست حرکت کنه.

• برنامه ریزی ECU: بعضی وقتا بعد از تعویض EPS باید ECU ماشین رو برنامه ریزی کنی.

• تست رانندگی: حتماً بعد از تعویض EPS، ماشین رو تست کن و مطمئن شو که فرمان درست کار میکنه.

9. آیا رانندگی با سیستم EPS خراب خطرناکه؟

بله، رانندگی با سیستم EPS خراب میتونه خطرناک باشه! اگه EPS خراب باشه، ممکنه فرمان ماشین سفت بشه یا ناپایدار بشه که این موضوع کنترل ماشین رو سخت میکنه و احتمال تصادف رو افزایش میده. بنابراین، اگه EPS ماشینت خراب شده، بهتره تا تعمیرش نکردی، باهاش رانندگی نکنی.

10. فرق بین سیستم فرمان برقی و هیدرولیک چیه؟

سیستم فرمان هیدرولیک از فشار روغن برای کمک به چرخوندن فرمان استفاده میکنه. اما سیستم فرمان برقی (EPS) از یه موتور الکتریکی برای این کار استفاده میکنه. سیستم EPS معمولاً سبک تر، کم مصرف تر و دقیق تر از سیستم هیدرولیکه.
